HBase的架构与储存结构和各自基本原理

HBase的架构

Hbase以表的方式组织数据，

表由行（Row）以及列（Column）组成，行由row key和一个或多个列及其值组成（存储是按照row key的字典顺序排序，row key的设计非常重要！！），

列必须属于某一列族（Column family），一个列族可以有一各或多个列（一列由列簇和列修饰符组成，他们通常由冒号（：） 分隔），其在存储架构中就是一个Hfile。

Hbase中的列可以达到百万级，列中的数据可以是稀疏的，空值并不占用存储空间。

数据按主键排序，同时表按主键划分为多个Region。底层是LSM树（Long-Structed Merge Tree）。

对于以上叙述，表的简略结构：(逻辑模型)

注1：建议把Hbase理解为一个多维Map

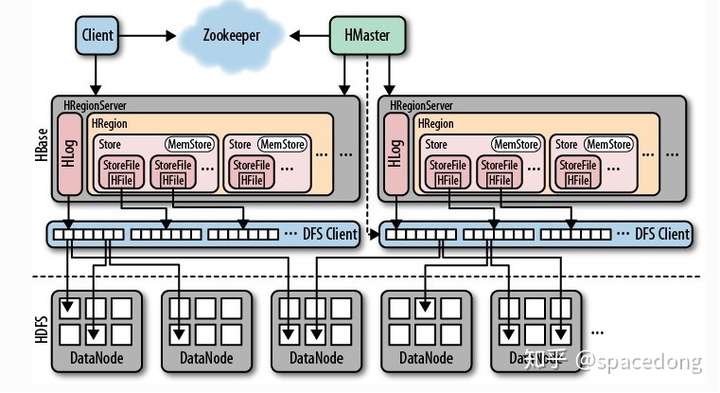

如下图，HBase 的架构图，在 HBase 中我们看到有 Client、Zookeeper、HMaster 和 HRegion。

接下来对Zookeeper、HMaster、HRegionServer、HRegion、Store、MemStore、StoreFile、HFile、HLog等做个简单叙述：

Zookeeper

• 保证任何时候，集群中只有一个master（负责多HMaster的选举）
• 存贮所有Region的寻址入口
• 实时监控RegionServer的状态、将RegionServer的上线和下线信息实时通知给Master（服务器之间状态同步）
• 存储Hbase的schema（元数据信息）。包括有哪些table、每个table有哪些column family等

HMaster

(主要负责table和region的管理工作)

• Region分裂后，为RegionServer分配新的Region
• 负责RegionServer的负载均衡，调整region的分配
• 发现失效的region server并重新分配其上的region

(Region自动切分是HBase能够拥有良好扩张性的最重要因素之一，见转载文章：http://developer.51cto.com/art/201708/549419.htm）

• 管理用户对table的增、删、改、查操作
• 监听zk,基于zookeeper感应rs的上下线
• 监听zk,基于zookeeper来保证HA
• 处理schema更新请求 （管理用户对表的增删修改）
• 不参与对表的读写访问
• 负载很低
• 无SPOF(单点故障)
• 在一个RegionServer死机后，负责失效节点的Region的迁移

HRegionServer

(主要负责响应用户对其上region的I/O请求，向HDFS读写数据，HbasHBase核心模块)

• HRegionSserver维护Master分配给它的region
• 维护region的cache
• 处理region的flush、compact、split
• 内部管理一系列的HRegion对象
• 一个HRegionServer会有多个HRegion和一个HLog。

Region

• 每一个HRegion又由很多的Store组成，每一个Store存储的实际上是一个列簇（ColumnFamily）下所有的数据。此外，在每一个Store（又名HStore）中有包含一块MemStore。MemStore驻留在内存中，数据到来时首先更新到MemStore中，当到达阈值之后再flush（默认64M）到对应的StoreFile（又名HFile）中，所以每一个Store包含多个StoreFile，StoreFile负责的是实际数据存储，为HBase中最小的存储单元。
• 达到某个阈值时，分裂（默认256M）。所以一个HRegionServer管理多个表，一个表下有多个Region，一个HRegion有多少个列族就有多少个Store,Store下有多个StoreFile文件，是HBase中最小的存储单元
• 以Region为单位管理, region(startKey,endKey)；【默认情况下，刚创建一个表时，并不知道startkey和endkey】
• 每个Column Family单独存储：storeFile；（ storefile的数量一多（到达阀值），就合并（同时合并版本以及删除之前要删除的数据）；合并后大小到达阀值就split）
• 当某个Column Family累积的大小（具体的数据量） > 某阈值时，自动分裂成两个Region；合并之后，旧数据也不是立即删除，而是复制一份并同内存中的数据一起写到磁盘，在之后，LSM-Tree会提供一些机制来回收这些空间。[4]
• 如何找到某行属于哪个region呢？两张特殊的表：
  • -NAMESPACE- 和.META.

StoreFile

（底层存储格式是HFile，HBase中最小的存储单元）

memStore内存中的数据写到文件后就是StoreFile，StoreFile底层是以HFile的格式保存。

HFile

（HFile基于Hadoop的TFile类实现，模仿Google的BIgTable论文中的SSTable格式。）

• HBase中KeyValue数据的存储格式，是hadoop的二进制格式文件。
• HFile文件是不定长的，长度固定的只有其中的两块：Trailer和FileInfo。
• Trailer中有指针指向其他数据块的起始点，FileInfo记录了文件的一些meta信息。 - Data Block是hbase io的基本单元，为了提高效率，HRegionServer中有基于LRU的block cache机制。
• 每个Data块的大小可以在创建一个Table的时候通过参数指定（默认块大小64KB），大号的Block有利于顺序Scan，小号的Block利于随机查询。
• 每个Data块除了开头的Magic以外就是一个个KeyValue对拼接而成
• Magic内容就是一些随机数字，目的是防止数据损坏

HLog(WAL log)

（HLog是WAL的核心实现类）

• WAL意为write ahead log，HBase中的预写日志，用来做灾难恢复使用，底层实现是HLog，HLog记录数据的所有变更。使用WAL的原因：因为MemStore存储的数据是驻留在内存中的，是不稳定的（比如宕机时），所以采用了WAL预写日志来解决这个问题。（运行MApReduce作业时，可以通过关闭WAL功能来获得性能的提升——setWriteToWAL(boolean)）
• 其实HLog文件就是一个普通的Hadoop Sequence File， Sequence File的value是key时HLogKey对象，其中记录了写入数据的归属信息，除了table和region名字外，还同时包括sequence number和timestamp，timestamp是写入时间，sequence number的起始值为0，或者是最近一次存入文件系统中的sequence number。 Sequence File的value是HBase的KeyValue对象，即对应HFile中的KeyValue。

HBase的储存结构

为了清晰地表述这个，我们把HBase的存储结构分为逻辑结构和物理结构两个部分。

逻辑存储结构

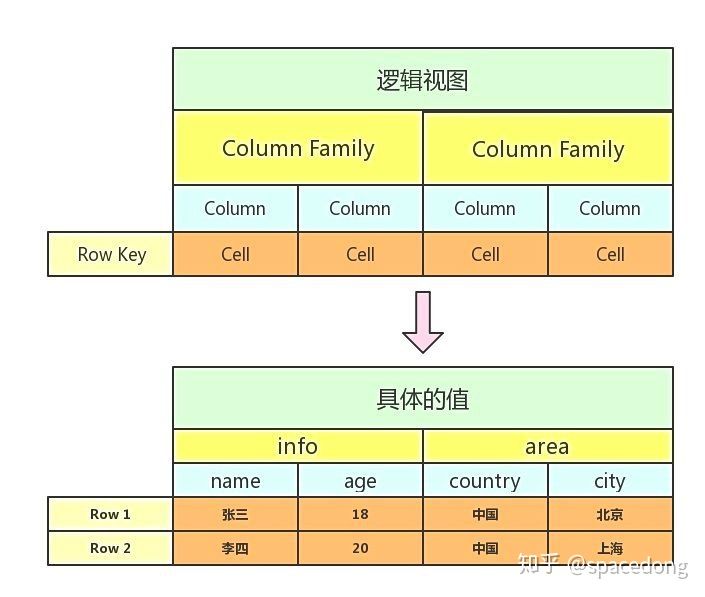

通过下图直观地展示 HBase 的逻辑存储结构：

在本图中，列簇（Column Family）对应的值就是 info 和 area ，列（ Column 或者称为 Qualifier ）对应的就是 name 、 age 、 country 和 city ，Row key 对应的就是 Row 1 和 Row 2，Cell 对应的就是具体的值。

• Row key ：表的主键，按照字典序排序。

• 列簇：在 HBase 中，列簇将表进行横向切割。

• 列：属于某一个列簇，在 HBase 中可以进行动态的添加。

• Cell : 是指具体的 Value ，由{row key, column(= + ), version}唯一确定的单元。cell 中的数

  据是没有类型的，全部是字节码形式存贮。【HBase 中通过row 和columns 确定的为一个存贮单元称为cell。】

• Version ：在这张图里面没有显示出来，这个是指版本号，用时间戳（TimeStamp ）来表示。

看完这张图，是不是有点疑惑，怎么获取其中的一条数据呢？既然 HBase 是 KV 的数据库，那么当然是以获取 KEY 的形式来获取到 Value 啦。在 HBase 中的 KEY 组成是这样的：

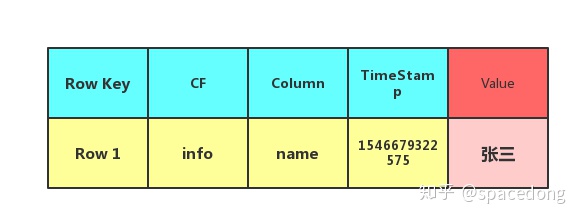

KEY 的组成是以 Row key 、CF(Column Family) 、Column 和 TimeStamp 组成的。

TimeStamp 在 HBase 中充当的作用就是版本号，因为在 HBase 中有着数据多版本的特性，所以同一个 KEY 可以有多个版本的 Value 值（可以通过配置来设置多少个版本）。查询的话是默认取回最新版本的那条数据，但是也可以进行查询多个版本号的数据，在接下来的进阶操作文章中会有演示。

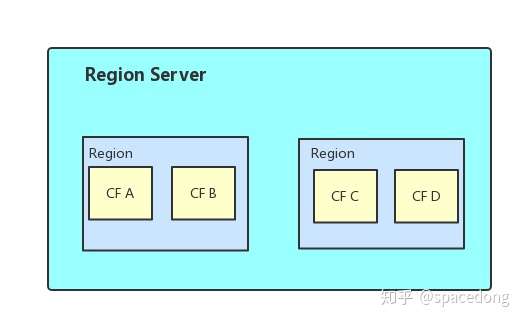

Region Server 和 Region 的关系

• 一个 Region Server 就是一个机器节点(服务器)
• 一个 Region Server 包含着多个 Region
• 一个 Region 包含着多个列簇 (CF)
• 一个 Region Server 中可以有多张 Table，一张 Table 可以有多个 Region

物理存储结构

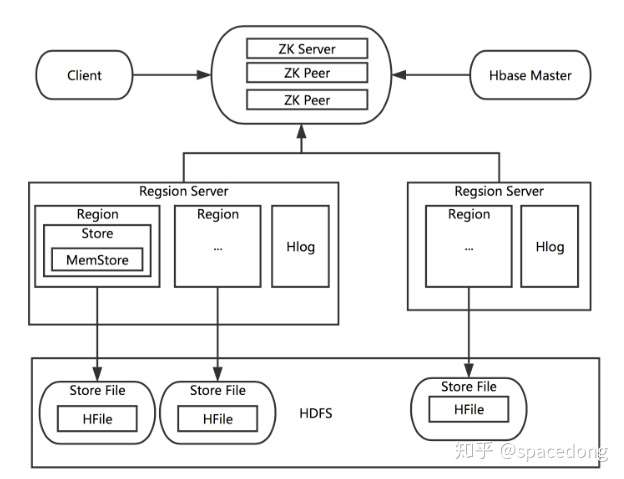

先来看这张图：

为了不混淆，我们可以先把以下的概念一一对应起来

逻辑结构物理结构Region ServerHRegion ServerRegionHRegionCFHStore(这里指的是Store)

在具体的物理结构中

• HRegion Server 就是一个机器节点，包含多个 HRegion ，但是这些 HRegion 不一定是来自于同一个 Table ，负责响应的是用户的 IO 请求，和 HDFS 进行交互，是服务器中的一个进程。
• HRegion 包含多个 HStore 。
• 一个 CF 组成一个 HStore ，默认是 10 G，如果大于 10G 会进行分裂。HStore 是 HBase 的核心存储单元，一个 HStore 由 MemStore 和 StoreFile 组成。
• MemStore 是一块内存，默认大小是 128M，如果超过了这个大小，那么就会进行刷盘，把内存里的数据刷进到 StoreFile 中。
• 在 HStore 对应着的是 Table 里面的 Column Family，不管有 CF 中有多少的数据，都会存储在 HStore 中，为了避免访问不同的 HStore 而导致的效率低下。
• HRegion 是 Hbase 中分布式存储和负载均衡的最小单元，但不是存储的最小单元。
• 一个 Hstore 可以有多个 StoreFile

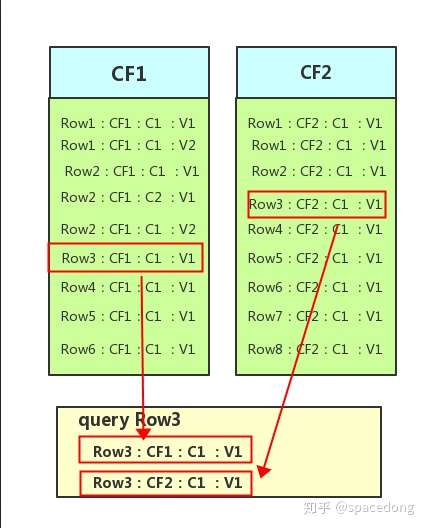

在HBase中查找不同的CF的数据

从不同的 CF 中查询 Row 3 主键的数据，结果集如下：

更加直观地显示，在 HBase 中是以 CF 为单元的存储结构。
